結構形式 Designs

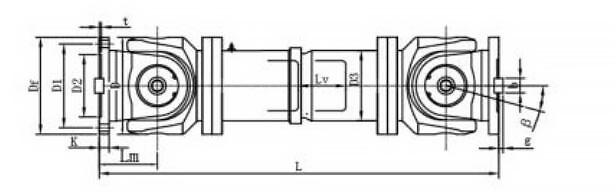

BH型—可伸縮焊接型 Type BH - Welded shaft designwith length compensation

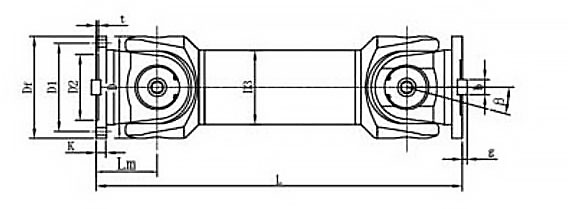

WH型—無伸縮焊接型Type WH- Welded shaft designwithout length compensation

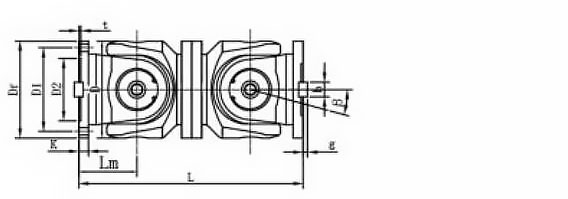

WD型—無伸縮單元結構短型Type WD- Short l flanged design without length compensation
WF型—無伸縮單元結構長型 Type WF- Long flanged designwithout length compensation
BF型—可伸縮單元結構型Type BF- Flanged shaft design With length compensation

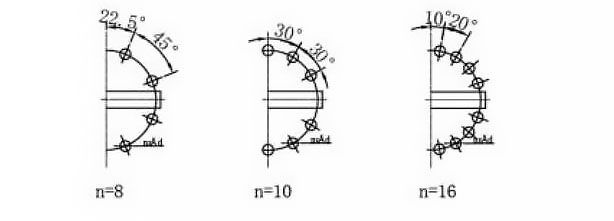

法蘭螺栓孔布置 Flange bolthole patterns
表2：SWC型萬向聯軸器的基本參數與主要尺寸
Data and Sizes of SWC Series Universal Joint Couplings
|
型式 |
項目item
數值 |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
SWC |
|
BH型 |
L |
700 |
780 |
860 |
920 |
1000 |
1120 |
1190 |
1300 |
1400 |
1600 |
1900 |
2000 |
2300 |
2500 |
|
Lv |
80 |
80 |
80 |
140 |
140 |
140 |
140 |
140 |
150 |
170 |
190 |
190 |
240 |
250 |
|
|
m（kg） |
65 |
83 |
115 |
130 |
172 |
190 |
263 |
382 |
532 |
738 |
1190 |
1542 |
2380 |
2830 |
|
|
WH型 |
L |
500 |
530 |
600 |
640 |
730 |
790 |
840 |
930 |
1000 |
1010 |
1130 |
1240 |
1400 |
1520 |
|
m（kg） |
40 |
60 |
85 |
110 |
160 |
180 |
226 |
320 |
440 |
590 |
820 |
1090 |
1560 |
2100 |
|
|
WD型 |
L |
402 |
400 |
460 |
480 |
560 |
600 |
640 |
720 |
780 |
860 |
1040 |
1080 |
1220 |
1360 |
|
m（kg） |
45 |
48 |
66 |
90 |
130 |
160 |
189 |
270 |
355 |
510 |
780 |
970 |
1330 |
1865 |
|
|
WF型 |
L |
550 |
600 |
620 |
690 |
760 |
810 |
860 |
970 |
1030 |
1120 |
1230 |
1360 |
1550 |
1720 |
|
m（kg） |
55 |
65 |
90 |
120 |
173 |
220 |
250 |
355 |
485 |
665 |
920 |
1240 |
1765 |
2390 |
|
|
BF |
L |
800 |
900 |
940 |
1050 |
1120 |
1180 |
1320 |
1440 |
1550 |
1710 |
1880 |
2050 |
2310 |
2540 |
|
Lv |
80 |
80 |
120 |
140 |
140 |
140 |
140 |
140 |
150 |
170 |
190 |
190 |
240 |
250 |
|
|
m（kg） |
75 |
92 |
126 |
168 |
238 |
280 |
340 |
472 |
660 |
886 |
1230 |
1625 |
2368 |
3135 |
|
|
Tn（kN.m） |
21 |
28 |
40 |
56 |
80 |
100 |
120 |
160 |
225 |
320 |
500 |
700 |
1000 |
1250 |
|
|
Tf（kN.m） |
10.5 |
14 |
20 |
28 |
40 |
50 |
58 |
80 |
110 |
160 |
250 |
350 |
500 |
625 |
|
|
β（°） |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
|
D |
165 |
180 |
200 |
225 |
250 |
265 |
285 |
315 |
350 |
390 |
440 |
490 |
550 |
620 |
|
|
Df |
165 |
180 |
200 |
225 |
250 |
265 |
285 |
315 |
350 |
390 |
440 |
490 |
550 |
620 |
|
|
D1 |
140 |
155 |
170 |
196 |
218 |
233 |
245 |
280 |
310 |
345 |
390 |
435 |
492 |
555 |
|
|
D2(H9) |
95 |
105 |
120 |
135 |
150 |
160 |
170 |
185 |
210 |
235 |
255 |
275 |
320 |
380 |
|
|
D3 |
108 |
120 |
140 |
152 |
168 |
168 |
194 |
219 |
245 |
273 |
325 |
351 |
402 |
426 |
|
|
Lm |
95 |
105 |
110 |
125 |
140 |
150 |
160 |
180 |
195 |
215 |
260 |
270 |
305 |
340 |
|
|
k |
16 |
17 |
18 |
20 |
25 |
25 |
27 |
32 |
35 |
40 |
42 |
47 |
50 |
55 |
|
|
t |
4 |
5 |
5 |
5 |
6 |
6 |
7 |
8 |
8 |
8 |
10 |
12 |
12 |
12 |
|
|
n |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
16 |
16 |
16 |
16 |
|
|
d |
16.5 |
17 |
17 |
17 |
19 |
19 |
21 |
23 |
23 |
25 |
28 |
31 |
31 |
38 |
|
|
b |
20 |
24 |
28 |
32 |
40 |
40 |
40 |
40 |
50 |
70 |
80 |
90 |
100 |
100 |
|
|
g |
6 |
7 |
8 |
9 |
12.5 |
12.5 |
15 |
15 |
16 |
18 |
20 |
22.5 |
22.5 |
25 |
|
|
mL（kg） |
2.57 |
3 |
3.82 |
3.85 |
5.17 |
6 |
6.75 |
8.25 |
10.6 |
13 |
18.5 |
23.8 |
29.1 |
38.1 |
|
|
法蘭 |
規格 size |
M16 |
M16 |
M16 |
M16 |
M18 |
M18 |
M20 |
M22 |
M22 |
M24 |
M26 |
M30 |
M30 |
M36 |
|
擰緊力矩（N.m） |
270 |
270 |
270 |
270 |
372 |
372 |
526 |
710 |
710 |
906 |
1340 |
1820 |
1820 |
3170 |
|
注： 1.上表中各代號含義如下： 1.Notations
L—標準長度，對可伸縮型而言，長度L系縮短狀態 L=Standard length，or compressed length for
下的最小長度； designs with length compensation；
Lv—伸長量； Lv=Length compensation；
m—質量； m=Weight；
Tn—工稱轉矩； Tn=Nominal torque；
Tf—疲勞轉矩，即在交變負荷作用下按疲勞強度確 Tf=Fatigue torque，i，e，permissible torque as
定的許用轉矩； determined according to the fatigue strength
Under reversing loads；
β—最大軸線折角； β=Maximum deflection angle；
mL—增長100mm的質量； mL=weight per 100mm tube
2.上表中未注明計量單位者按毫米計； 2.Millimeters are used as measurement units
except where noted；
3.用戶需要改變標準長度、伸縮量和法蘭型式尺 3.Please consult us for customizations regarding
寸時，請和我廠商定。 length，length compensation and flange connections；

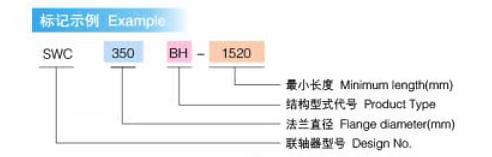

標記示例 Example
